BEZPIECZEŃSTWO PRACY W SILNYCH POLACH ELEKTROMAGNETYCZNYCH


Przebywanie w silnych polach elektromagnetycznych wiąże się z dużym zagrożeniem zdrowotnym. Pola elektromagnetyczne  o wysokich i bardzo wysokich częstotliwościach oddziałują głównie na tkanki skórne, oczy (działanie powierzchniowe), natomiast pola o niskich częstotliwościach oddziałują na cały organizm, zakłócając sygnały biegnące wzdłuż włókien nerwowych - włókna nerwowe to w uproszczeniu przewody elektryczne. Pole magnetyczne i elektromagnetyczne indukuje napięcia na końcach włókien. Jeżeli narażenie jest chwilowe problem jest mniejszy, jeżeli narażenie jest długotrwałe wtedy może nastąpić trwałe rozregulowanie działania tkanek i organizmu. Stosunkowo mało znany jest fakt niebezpieczeństwa wynikającego z długotrwałego przebywania w pobliżu silnych źródeł pola o niewielkiej częstotliwości - nie bez powodu transformatorów tzw. "budynkowych" nie wolno umieszczać w pobliżu lokali mieszkalnych, wewnątrz budynków.

Dla pracowników energetyki, kolejnictwa, przemysłu, spawaczy... został opracowany dozymetr osobisty WAVEMON LF-400. Wbudowane anteny 3-osiowe są jednakowo czułe niezależnie od położenia przyrządu w stosunku do źródła pola em. Dopuszczalne poziomy / czasy narażeń są wprowadzone do pamięci procesora WAVEMON LF-400. Przyrząd jest noszony np. w kieszeni, na pasku itp. Gdy pole otaczające przyrząd zbliża się do wartości niebezpiecznych następuje alarmowanie użytkownika. Wartość natężenia pola jest cały czas monitorowana i rejestrowana w pamięci - razem ze współrzędnymi geograficznymi. Zawartość pamięci można skopiować do PC, gdzie aplikacja pokazuje dane, wykresy czasowe, mapę narażeń i stopień narażenia pracownika wyposażonego w ekspozymetr osobisty WAVEMON.

DZIAŁANIE:
Gdy pracownik zaczyna być alarmowany o poziomie pola elektromagnetycznego: zbyt wysokim lub zbliżającym się do wartości granicznych, może sam ocenić jak dużo czaso potrzeba na dokończenie zadania lub po prostu oddalić się od źródła pola na bezpieczną odległość - tak aby WAVEMON przestał alarmować.

Warto pamiętać, że wartość natężenia pola elektromagnetycznego jest proporcjonalna do kwadratu odległości, co po przetłumaczeniu brzmi:
Jeżeli jesteś w odległości 1m od źródła pola, to odsunięcie się na odległość 2m spowoduje 4 - krotny spadek wartości natężenia pola elektromagnetycznego.

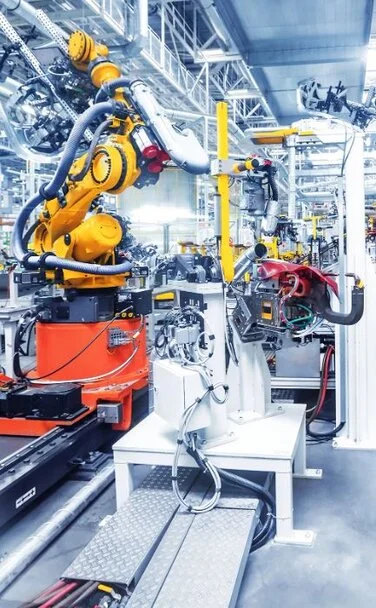

Motoryzacja

Kierowcy i pasażerowie pojazdów samochodowych są narażeni na działanie znacznych pól magnetycznych o niskiej częstotliwości emitowanych przez różne elementy elektryczne i elektroniczne w tych pojazdach. Wraz ze wzrostem zapotrzebowania na samochody elektryczne w celu zminimalizowania zanieczyszczeń i wyegzekwowania dekarbonizacji, istnieje zwiększone ryzyko PEM, które należy ocenić, aby zapewnić użytkownikom pojazdów bezpieczeństwo przed nadmierną ekspozycją na PEM.

Organizacje międzynarodowe i producenci samochodów opracowali normy w celu sprawdzenia, czy pojazdy samochodowe są zgodne z krajowymi i międzynarodowymi przepisami bezpieczeństwa EMC. Ocenę tę należy przeprowadzić od DC do 400 kHz. Niektóre z norm definiujących te procedury oceny pól magnetycznych LF w pojazdach obejmują IEC 62764, GB/T 37130, MBN 10284-2, PSA-MR02 B217110 i wiele innych.

do góry


Przemysł

Narażenie pracowników na pola elektromagnetyczne musi być monitorowane ze względów bezpieczeństwa w szerokim zakresie obszarów przemysłowych, maszyn i procesów produkcyjnych. Niektóre przykłady obejmują ogrzewanie indukcyjne, systemy i procesy spawalnicze, ogrzewanie częstotliwością radiową (RF), sprzęt do hartowania i suszenia, procesy chemiczne (elektroliza) itp.

Sprzęt gospodarstwa domowego również generuje pola elektromagnetyczne, które muszą zostać zmierzone i ocenione przed wprowadzeniem ich na rynek. Obowiązujące normy odniesienia obejmują: EN 50519 (nagrzewanie indukcyjne), IEC/EN 62822-1, IEC/EN 62822-2 i IEC/EN 62822-3 (spawanie), IEC 62233 (sprzęt gospodarstwa domowego), IEC 62493 (oświetlenie), EN 50527 (pracownicy noszący aktywne wszczepialne urządzenia medyczne) itp.
do góry

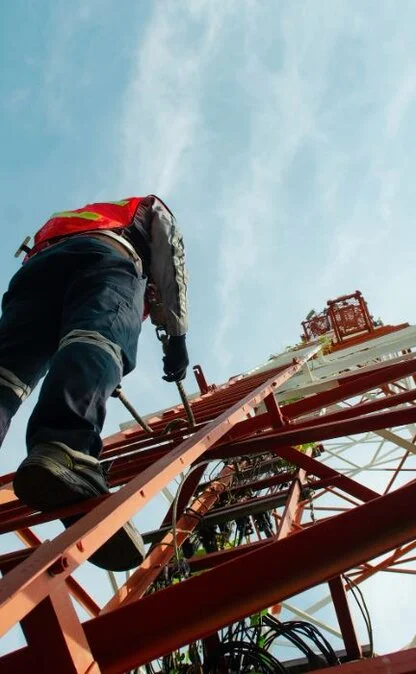

Energia

Pola elektromagnetyczne o niskiej częstotliwości są związane głównie z dostawą energii elektrycznej, poprzez wytwarzanie, dystrybucję i użytkowanie prądu przemiennego (AC) i są zawsze obecne w naszym otoczeniu. Energia elektryczna działa na częstotliwości 50 Hz lub 60 Hz, w zależności od kraju.

Elektroenergetyka, linie wysokiego i średniego napięcia, transformatory, silniki elektryczne i linie kolejowe są głównymi źródłami tych pól elektromagnetycznych. Obowiązujące normy odniesienia obejmują: IEC/EN 62110 (systemy zasilania prądem przemiennym), IEC 61786-1 i IEC 61786-2 (pomiar pól prądu stałego i przemiennego od 1 Hz do 100 kHz).
do góry


Obrona

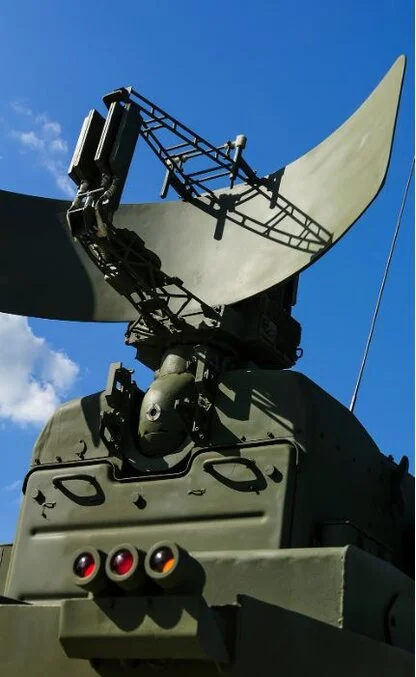

Głównymi źródłami promieniowania elektromagnetycznego w obszarze obrony są stacje radarowe, urządzenia satelitarne, urządzenia komunikacyjne itp. SMP3 jest szczególnie odpowiedni dzięki szybkiemu przetwarzaniu cyfrowemu, które zapewnia możliwość wykrywania szczytów do 1 µs. Może również wykrywać izolowane szczyty o bardzo dużej amplitudzie dzięki specjalnej funkcji samoskalowania, która dostosowuje dynamiczny margines (wzmocnienie) urządzenia do niezbędnych poziomów.

W obszarze obrony możemy znaleźć pola elektryczne i magnetyczne o niskiej częstotliwości, od urządzeń komunikacyjnych pracujących z częstotliwością kilku kiloherców (kHz) do gigaherców (GHz). Połączenie SMP3 + WP400 + WPF18 jest w tym przypadku idealne, ponieważ może pokryć zakres częstotliwości 1 Hz – 18 GHz przy użyciu zaledwie dwóch sond.
do góry


Laboratoria R+D

Laboratoria elektryczne/elektroniczne zazwyczaj używają sprzętu radiowego, a poziomy promieniowania elektromagnetycznego mogą być zatem wysokie. Sprawia to, że konieczne jest zapewnienie bezpieczeństwa pracowników w związku z narażeniem na te pola elektromagnetyczne.

Aby mieć pewność, że dozwolone poziomy narażenia nie zostaną przekroczone, idealnymi urządzeniami są mierniki szerokopasmowe, które mogą mierzyć całkowite narażenie w zakresie częstotliwości roboczej używanego sprzętu. Idealnym rozwiązaniem jest SMP3 + sonda WPF, która najlepiej nadaje się do rozpatrywanego zakresu częstotliwości. Wavecontrol produkuje również systemy pomiaru ciągłego z wbudowanym alarmem, oparte na urządzeniach MonitEM, zaprojektowane do monitorowania narażenia w tego typu obiektach.

do góry

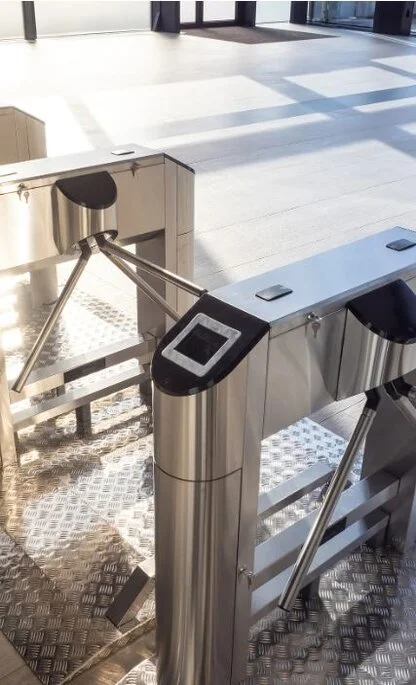

Wykrywanie przedmiotów i osób (RFID/EAS)

Systemy identyfikacji radiowej (RFID) i elektronicznego nadzoru nad artykułami (EAS) są powszechnie stosowane w przestrzeniach publicznych, generując złożone pola elektryczne.

Osoby pracujące w przestrzeniach w pobliżu tych systemów są narażone bardziej intensywnie niż osoby przechodzące przez nie. Większość tych systemów działa w zakresie niskich częstotliwości. Normy odniesienia dotyczące narażenia na RFID/EAS to: EN 50364 i IEC/EN 62369-1.

do góry

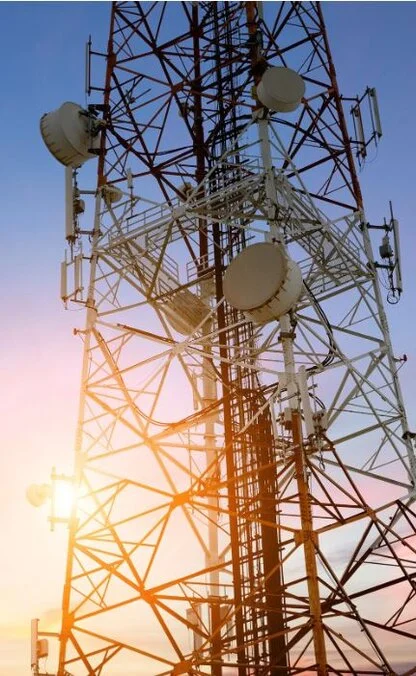

Telekomunikacja

Systemy telefonii komórkowej, systemy nadawcze i inne systemy komunikacyjne są głównymi źródłami promieniowania elektromagnetycznego w tym obszarze. Pomiary są czasami wykonywane w warunkach dalekiego pola, gdzie użycie sondy pola E (elektrycznego) będzie wystarczające (np. WPF8). W przypadku nadajników o niskiej częstotliwości możemy znaleźć się w warunkach bliskiego pola, więc konieczne będzie również zmierzenie pola H (magnetycznego) (np. WPH60).

Ważne jest, aby personel, który uzyskuje dostęp do infrastruktury telekomunikacyjnej lub wspina się na wieże z elementami promieniującymi, robił to przy użyciu osobistego sprzętu ochronnego, takiego jak osobisty monitor WaveMon, aby uniknąć nadmiernej ekspozycji.

Niektóre międzynarodowe normy odniesienia to: IEC 62232 i EN 50492 (stacje bazowe), EN 50496, EN 50554, EN 50475 i EN 50476 (nadawanie), EN 50400 i EN 50401 (sprzęt radiokomunikacyjny).

do góry


Elektromedycyna

Sprzęt do rezonansu magnetycznego, sprzęt do diatermii i hipertermii oraz sprzęt do elektrochirurgii są głównymi źródłami promieniowania elektromagnetycznego w przemyśle medycznym.

Personel medyczny używający tego sprzętu lub pracujący w pobliskich przestrzeniach jest narażony bardziej intensywnie niż pacjenci lub osoby przechodzące, dlatego narażenie w promieniu oddziaływania tego sprzętu musi być oceniane i kontrolowane. Obejmuje to pomiary przy niskich i wysokich częstotliwościach przy użyciu odpowiednich urządzeń i sond z izotropową odpowiedzią i RMS. Obowiązującą normą jest IEC 60601.
do góry

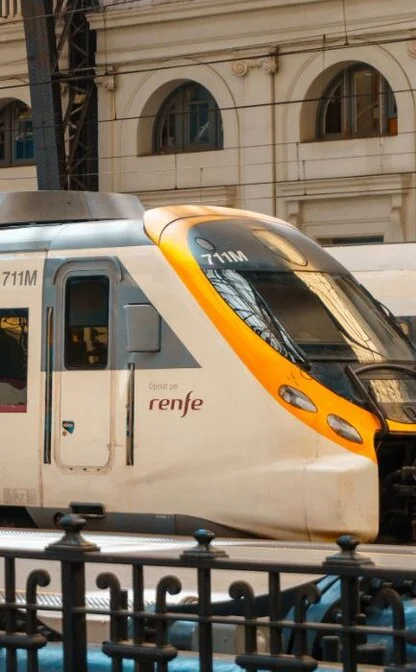

Kolej

Energia elektryczna jest bardzo ważna w przemyśle kolejowym, ponieważ umożliwia szybkie, ciche, komfortowe i mało zanieczyszczające poruszanie się pociągów. Energia o dużej mocy i niskiej częstotliwości jest wykorzystywana do poruszania się pociągów, a częstotliwości radiowe (RF) są wykorzystywane do komunikacji.

Należy kontrolować narażenie ludzi na pola elektromagnetyczne zarówno wewnątrz, jak i na zewnątrz pociągów, w pobliżu systemów komunikacyjnych i na stacjach. Norma EN 50500 definiuje procedury pomiaru poziomów generowanych w przemyśle kolejowym w związku z narażeniem ludzi.
